數控漲型機

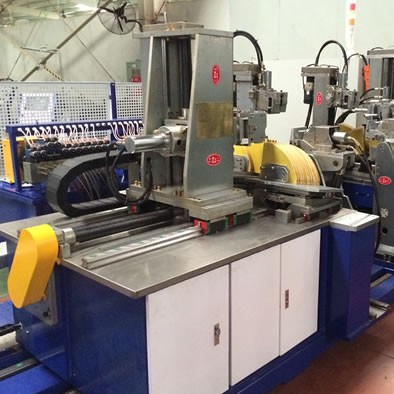

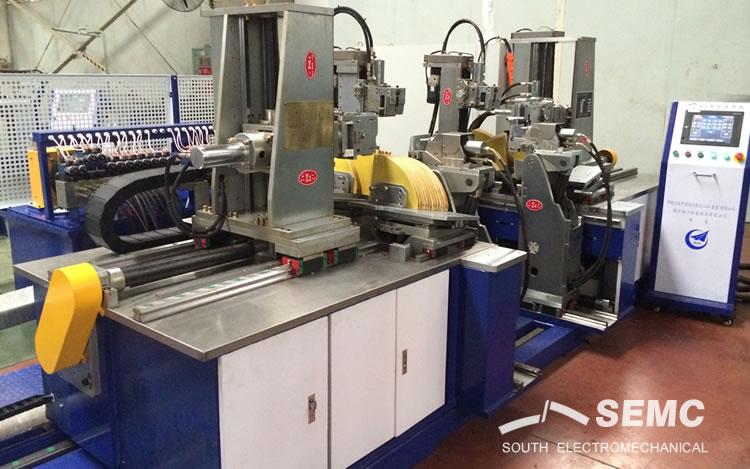

SKZX □□□×□□□ 型全伺服數控漲型機

Model: SKZX Full Servo
SKZX 400x100
SKZX 250x90
SKZX 180x70



新型全數控漲型機是我公司開發的第三代線圈漲型設備。與我公司第二代漲型機相比,漲型精度更高、速度更快、成型效果更好、操作更方便。

一、本機特點

● 采用全數字控制,觸摸屏人機界面配置參數狀態圖,可按圖示線圈輸入相應尺寸,直觀方便。

● 采用伺服電機控制線圈的長度、端部高度、直線邊開距和角度。

● 操作高度約1.1米,并采用開啟式鼻夾機構,放、取線圈十分方便。

● 直線邊、鼻斷端部等夾持和頂弧機構采用液壓油缸驅動、液壓系統簡單。

● 具有多種規格型號,可實現直線邊長度3米以內、跨距1.2米以內、兩直線邊夾角150°以內的線圈的漲型。

二、SKZX□□□×□□□全伺服數控漲型機主要技術參數

技術參數名稱

SKZX

400 X100

SKZX

250 X90

SKZX

180 X70

漲型前的線圈梭心距范圍

600-4000mm

500-2500mm

400-1800mm

線圈直線邊長度范圍

290-2500mm

280-1800mm

220-1250mm

線圈總寬范圍

1000

900

700

最大線圈上、下層邊與中心線夾角

75°

75°

75°

線圈上層邊最小圓半徑

120mm

120mm

110mm

線圈直線部分夾鉗截面

4*10mm-

30*80mm

4*10mm-

28*70mm

4*10mm-

15*40mm



Item

Paras. (before spreading)


model: SKZX250*90 as example

coil total length L1 range

450~2700mm

coil bobbin distance L2 range

350~2500mm

coil nose inner circle radius/mm

R10,R15,R20,R25

coil section width A range /mm

5~28mm

coil section height B range /mm

20~70mm



Item

Paras.(after spreading)


model: SKZX250*90 as example

3D coil straight line length L3 range

230~1700mm

3D coil total length L4 range

350~2500mm

3D coil total width(span)W range

50~900mm

3D coil nose up H range

-20~400mm

3D coil nose deflection angle θ1 range

0~35°

angelθ2 range between 3D coil upper edge and center line

0~75°

angelθ3 range between 3D coil lower edge and center line

0~75°

3D coil nose to straight end length range

70~550mm

3D coil nose R range /mm

R10,R15,R20,R25

3D coil end arc radius R3/mm

R15,R25

3D coil straight edge and bevel arc radius R4/mm

R25/R30,R40/R50

3D bevel slot coil angle range

0~7°

3D coil up&down layer straight edge unequal length range/mm

±20mm
