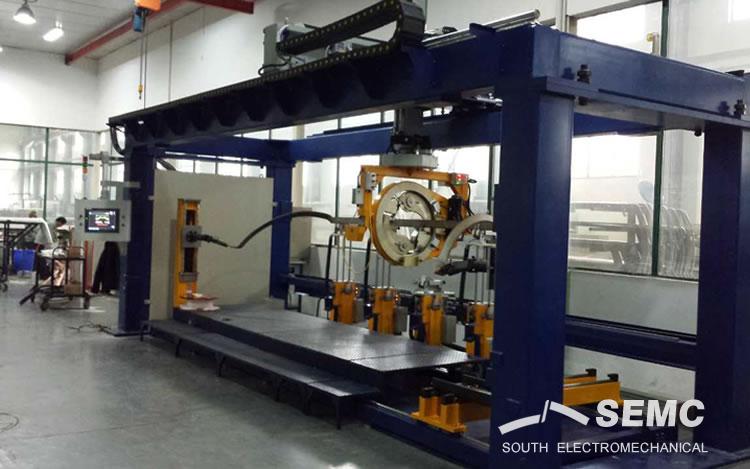

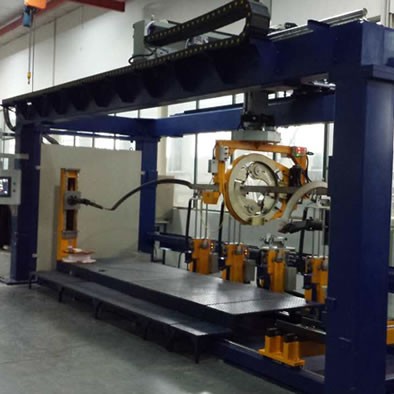

LMBD-450 型龍門式包帶機

采用全數字控制，適用于水輪發電機或汽輪發電機定子線棒或轉子線棒的絕緣包帶。

包帶頭安裝于移動式龍門上，可在寬度方向(Y軸)及高度方向(Z軸)自動移動并隨龍門實現長度方向(X軸)移動?？倷C由六個控制軸聯動控制以實現對三維線棒的最佳絕緣包帶。包帶頭進行了平衡設計以保證高速包帶時的穩定性，可實現1盤包帶或2盤包帶，包帶張力可根據需要設定并實現恒張力。

該機通過觸摸屏任意設定線棒各段包帶速度、疊包率等各項參數。

該機配有線棒軌跡測量裝置，可測量并記錄線棒軌跡。確保包帶時線棒處于包帶頭的中心位置，以確保包帶質量。

主要技術參數

線棒長度:                  4500mm

線棒外形寬度行程:             1200mm

線棒外形高度行程:             500mm

線棒截面:                  35*110mm

疊包長度:                 1~25/30mm

張力設置(兩路):              0~60N

包帶頭最大轉速:              300r/Min

絕緣帶寬度:                 25/30mm

帶盤直徑:                  φ220mm

壓縮空氣:                  0.6Mpa
